电子产品零部件检测

机器视觉电子零部件检测技术方案

1. 检测需求分析

检测类型
典型缺陷/参数
技术难点
外观缺陷检测
划痕、裂纹、氧化、脏污、字符缺失/错印
高反光表面处理、微小缺陷识别（<0.01mm）
尺寸测量
引脚间距、焊点直径、孔径、厚度公差
亚像素级精度（±1μm）、复杂边缘定位
装配定位
元件位置偏移、极性反装、缺件/多件
多角度快速匹配、动态干扰抑制
字符识别
二维码/条码、丝印字符、批次号读取
低对比度、变形/倾斜字符识别

2. 硬件系统设计

模块
配置要求
典型选型
工业相机
- 分辨率：5MP~25MP（根据精度需求）
- 帧率：30~300fps（动态检测需高速）
- 类型：面阵/线阵（高精度场景）
Basler/海康/Vieworks
光学镜头
- 远心镜头（尺寸测量）
- 高倍率显微镜头（微缺陷检测）
- 变焦镜头（多尺寸兼容）
KOWA/施耐德/Computar
光源系统
- 环形光源（通用缺陷检测）
- 同轴光源（反光表面）
- 结构光（3D轮廓测量）
- 多通道可编程光源
CCS/奥普特/Advanced illumination
运动控制
- 高精度XY轴平台（精密定位）
- 旋转台（多角度检测）
- 机器人引导（装配场景）
台达/安川/ABB

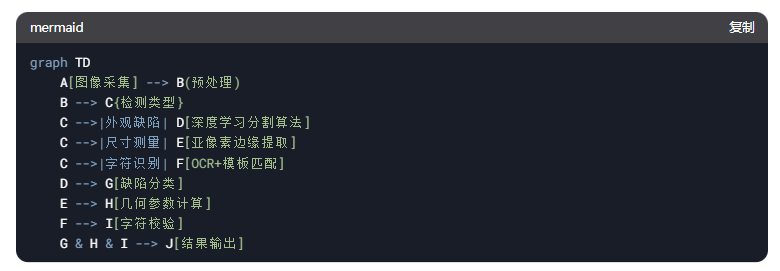

3. 软件算法架构

深度学习检测
采用YOLOv8、Mask R-CNN等模型实现复杂缺陷分类
数据增强：针对反光、阴影等场景生成合成缺陷样本
高精度测量
亚像素边缘检测（Canny/Zernike矩算法）
3D点云分析（激光三角测量/结构光）
鲁棒性增强
多光谱融合（可见光+红外成像）
自适应曝光控制（应对高反光表面）
4. 系统集成方案
通信协议：EtherCAT/Profinet工业总线协议
数据管理：
实时SPC统计过程控制
NG品图像溯源数据库
与MES/ERP系统对接（ODBC/OPC UA接口）
人机界面：
可视化参数配置界面
缺陷图像标注工具
检测报告自动生成（PDF/Excel）
5. 典型应用案例
检测对象
检测内容
技术方案
精度指标
PCB板检测
焊点缺陷、元件缺失
多角度环形光源+5MP彩色相机
缺陷识别≥15μm
连接器检测
引脚间距、共面度
远心镜头+结构光3D重建
测量精度±2μm
半导体芯片
表面划痕、字符识别
同轴光源+20MP黑白相机+深度学习
字符识别率≥99.9%
精密结构件
孔径位置度、螺纹检测
360°旋转台+线激光扫描
三维重复精度±3μm

6. 方案优化建议

柔性检测能力：采用模块化设计，通过更换镜头/光源适配不同规格零件
算力优化：边缘计算（NVIDIA Jetson）+云端模型协同部署
防误判策略：
多算法投票机制（传统算法+AI双重验证）
动态阈值调整（根据环境温湿度自动校准）
