水口耐火砖形貌检测

项目介绍

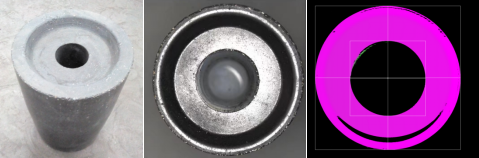

基于激光线扫描相机（见下图1-1），通过伺服电机皮带传动使相机与被测物体产生匀速相对运动，对水口型耐火砖（见下图1-2）进行轮廓扫描，将原始数据进行拼接重建形成耐火砖的3D轮廓，再基于机器视觉算法，计算得到俯视视角（如图1-3）水口砖外圆半径、内圆半径、外圆内圆偏心距离、水口砖上表面各平台高度（最多支持检测4个平台）的实测数据，与实际使用者输入的判定标准进行比对，对生产条件下耐火砖水口砖型外貌合规性展开检测。

对于同种型号砖型，在工况条件一致的情况下，对外圆半径、内圆半径、外圆内圆偏心距离测量精度不大于±0.5mm，对每个平台关键区域高度测量精度不大±0.03mm。
